Configurar VLan PowerConnect 6248
Tenho um PowerConnect 6248 e gostaria de saber como criar um Vlan em tela grafica nele e aplicar a Vlan para um ou mais portas. O switch esta cru, tem apenas a Vlan "1" padrão do switch, criei uma VLan "2" só que na hora de marcar as portas que quero, fiquei com duvida de qual letra deixar marcada, U ou F? o que significam essas letras?
Nenhum evento encontrado!
PGagliardi
3 Mensagens
0
20 de abril de 2018 07:00
alem disso, a partir do momento que eu criar a Vlan e marcasr as portas, a mesma ja estará pronta para uso?
Felipe Martinez
22 Mensagens
0
30 de abril de 2018 10:00
Prezado PGagliardi, tudo certo?
A configuração que você verificou de "U" ou "T" é utilizada dependendo da situação
O "U" significa que a porta será Untagged, ou seja, os pacotes que chegarem a esta porta não irão possuir uma tag especificando de qual VLAN eles estão vindo
Já o "T" significa "Tagged", e neste caso os pacotes possuirão uma Tag identificando qual a VLAN de origem deles.
Existem diversos cenários onde essas configuraçeõs se aplicam, mas normalmente uma porta que conecta um switch a outro switch será Tagged
Já uma porta que conecta um dispositivo final, como um servidor, desktop ou notebook por exemplo, será configurada como Untagged salvo algumas exceções
Apsó você salvar a configuração ela já estará pronta para ser utilizada
Aproveito para compartilhar com você um vídeo mostrando como configurar VLANs nessa série de switches
https://www.youtube.com/watch?v=0PndCjIkd3g
Qualquer dúvida sigo a disposição.
Atenciosamente
PGagliardi
3 Mensagens
0
2 de maio de 2018 03:00
Felipe Martinez
22 Mensagens
0
4 de maio de 2018 04:00
Bom dia PGagliardi
Vamos as suas dúvidas:
1- Em um Switch que está no meu rack principal, coloquei na porta 43 um cabo que vem do firewall fortigate e este cabo deverá distribuir um range de IP diferente da minha rede interna, 192.168.x.x ou seja, nessa porta 43 configuro então como Untagged?
R: A configuração utilizada vai depender da topologia que você escolher, por exemplo:

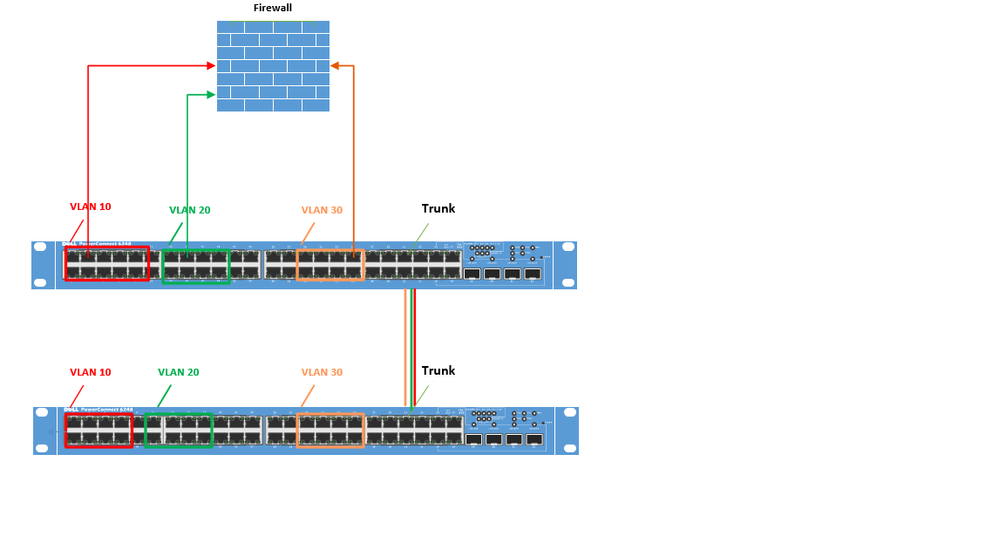

Se você conectar cada uma das portas do firewall a uma VLAN diferente, as portas do switch poderão estar em modo access (Untagged). No desenho abaixo eu demontro essa configuração:

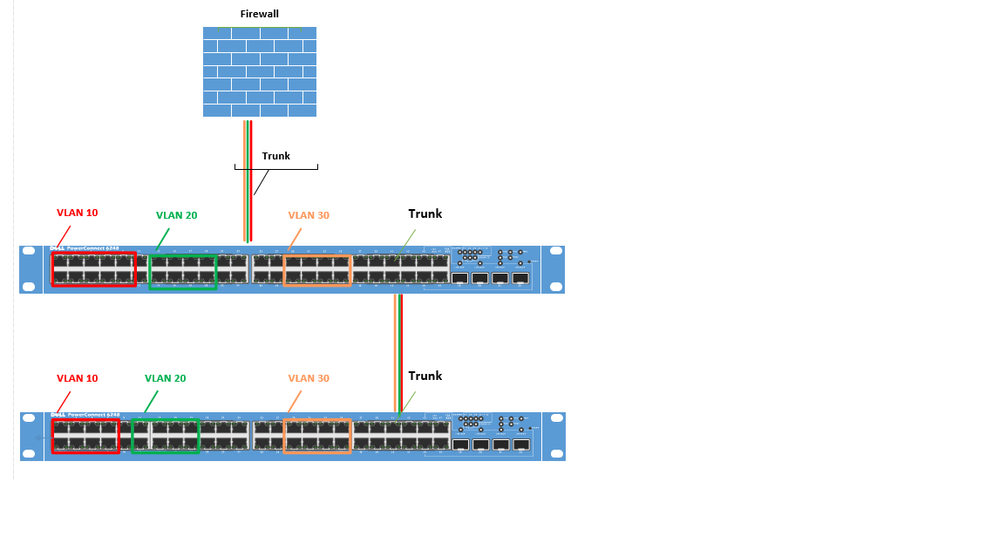

Caso você esteja conectando somente uma porta do firewall ao switch você precisará configurar essas portas em modo Trunk (Tagged), pois dessa forma você estará permitindo que várias VLANs diferentes passem pelo mesmo link, veja o desenho abaixo:
2- Para publicar essa VLAN da porta 43 para os outros switchs, como faço? Ou nesse caso não preciso publicar? Estou bem confuso nessas configurações.
Para extender VLANs entre switches diferentes você vai ter que configurar as mesmas VLANs nos 2 switches e depois usar o modo trunk nas portas que fazem a conexão entre eles
No desenho acima eu destaquei as VLANs com cores diferentes e usei um cabo com as 3 cores para representar como funcionaria o trunk. Você pode pensar em cada VLAN como se fosse um switch diferente.
Espero ter ajudado e qualquer dúvida fico a disposição
